瀏覽器自帶分享功能也很好用哦~產品介紹

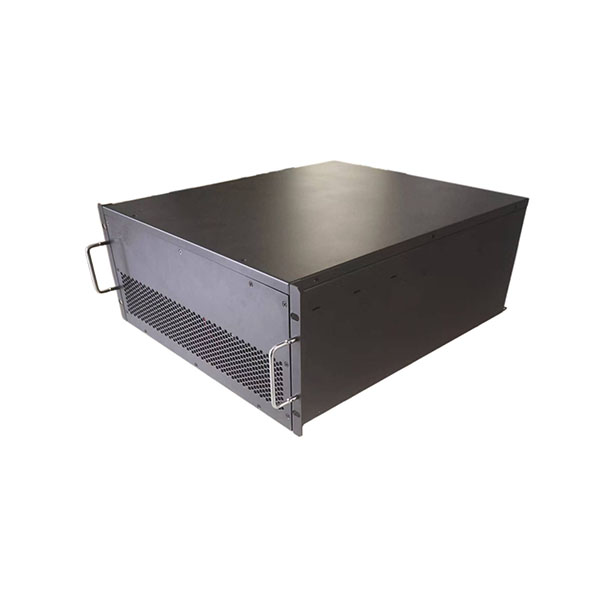

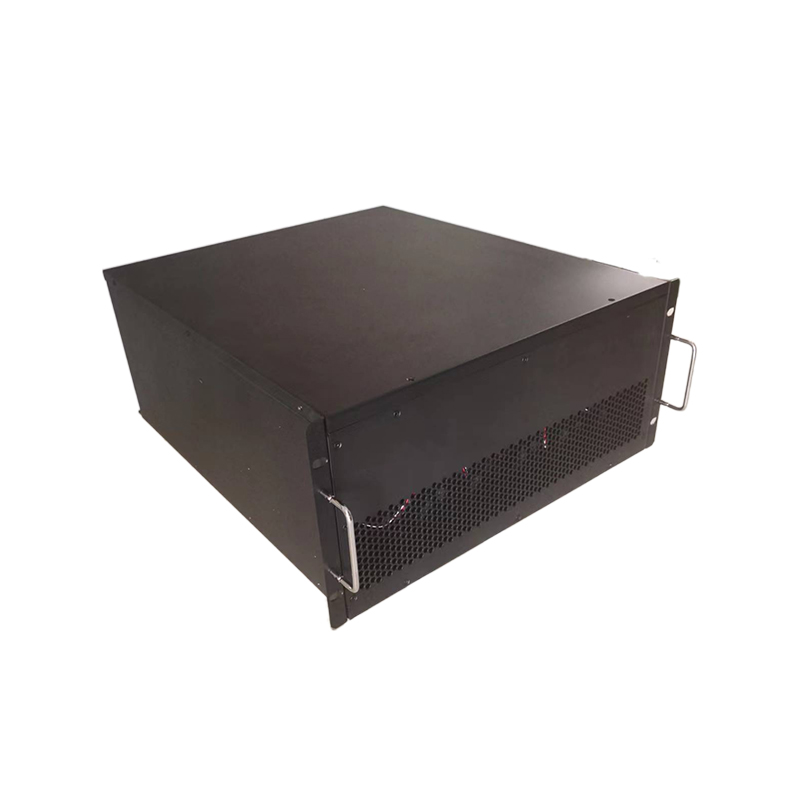

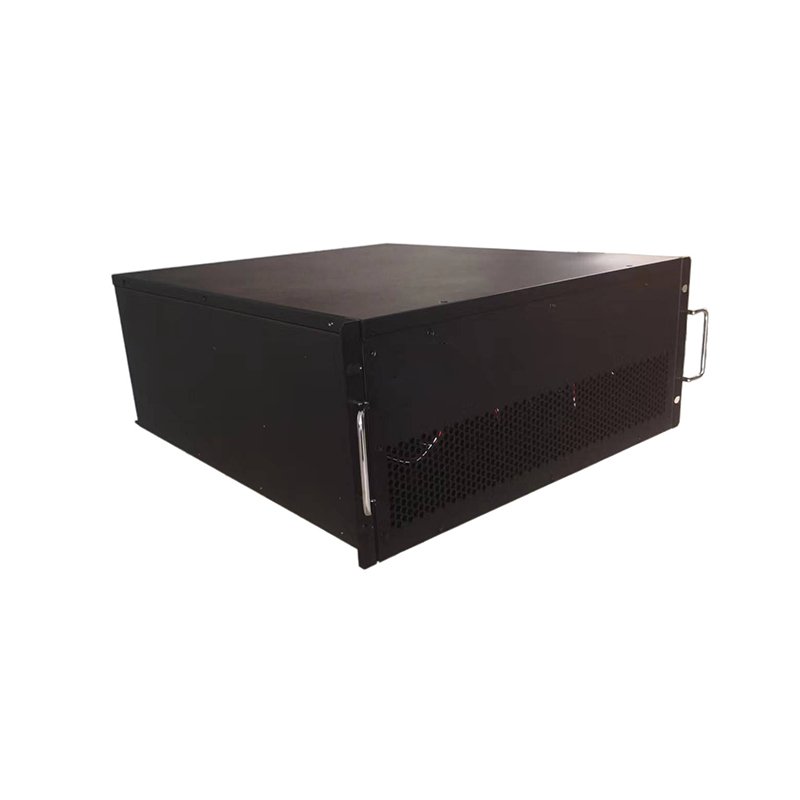

PQC系列動態混合電能質量綜合治理裝置，可以將無源(電容電抗：LC)和有源(SVG/APF)相結合成為系統的整體混合補償方案，突破傳統無功補償技術，通過統一控制實現對負載的無級快速補償，在有效降低成本的同時，達到比較好諧波治理與無功補償的效果;整體系統采用先進控制算法，滿足無功和諧波變化較快的場合;容量靈活調配訂制，滿足各類使用場合;占地面積較小，安裝維護便捷。
產品特點
1、支持多種工作模式：智能模式/諧波補償優先模式/無功補償優先模式，一站式解決現場所有電能質量質量問題。 2、靈活配置：可實現APF+SVG、APF+LC、SVG+LC、APF+SVG+LC等多種模式。APF根據現場無功與諧波實際需求靈活配置無源與有緣容量配置，有效降低成本同時達到比較好諧波治理與無功補償的效果，亦支持后期擴容 3、先進算法：無源與有源成一整體統籌控制，根據無源輸出特性進行系統校正，整體達到接近線性的輸出(0.99級)，無過補、欠補;
4、快速響應：瞬時響應≤100us，完全響應≤10ms; 5、自損耗低：滿載熱損耗≤3%
6、安全：具備過流、過壓等軟硬件保護，故障做到軟切除;
7、質量：關鍵元器件全部精選國內外前列零部件，保證設備質量;
8、環保：運行噪聲小于65dB。針對人居環境噪聲<55dB
| 技術指標 | 技術參數 | ||
| 額定電壓 | 380VAC±20% | ||
| 額定頻率 | 50HZ±5% | ||
| 接線方式 | 三相四線 | ||
| 產品類型 | 純有源 | 有源+無源 | |
| 工作模式 | APF+SVG | SVG+LC | |
| 工作描述 | 無功補償、諧波補償，線性補償 | 無功補償，至少70%以上為階梯補償，30%為線性補償。 | |
| 產品英文名縮寫 | PQC-A-APFPRO | PQC-HSVG | |
| 有源單模塊容量（A/KVvar） | 30/50/75/100/150 | ||
| 有源模塊標準數量（數量范圍） | 1（1~6） ※ | ||
| 無源補償類型 | 電容/電容電抗 | ||
| 無源模塊容量（KVvar） | 不限 | ||
| 無源模塊標準數量（數量范圍） | 8（1~16） ※ | ||
| 模式選擇 | 智能模式/諧波補償優先模式/無功補償優先模式 | ||
| 無功補償效果 | 容性感性連續可調，功率因數＞0.9 | ||
| 諧波補償效果 | 2至51次諧波（根據要求可設置） | / | |
| 諧波濾除程度 | 全頻段濾除 | / | |
| 諧波濾除效果 | 單次諧波治理率≥95.5%，THD＜3% | / | |
| 響應時間 | 動態響應＜50us；全響應＜5ms | 有源：動態響應＜50us；全響應＜5ms； 整柜：瞬時響應≤100us，完全響應≤10ms； | |
| 自身損耗 | ＜3% | ||
| 開關頻率 | 20KHZ | ||
| 控制器方式 | DSP+FPGA | ||
| 通訊接口 | RS485/232，CAN總線 | ||
| 通訊協議 | Modbus遠程通訊協議 | ||
| 安裝方式 | 整柜安裝 | ||
| 防護等級 | 室內型 | ||
| 使用環境溫度 | ﹣40℃至65℃ | ||
| 冷卻方式 | 可調速型智能風冷；獨立風道設計 | 有源：可調速型智能風冷；獨立風道設計 | |
| 噪音 | ＜60db | ||
| 使用環境濕度 | ＜95%，無凝霜 | ||
| 使用海拔 | 1500m以下 | ||
| 參考尺寸（整柜） | 寬*高*深：1000mm*2200mm*1000mm（可定制） | ||
| 整柜 | 100Kg至500Kg | ||
| 電能質量產品選型（PQC常規型號，可定制） | ||||
| 序號 | 產品系列 | 描述 | 型號 | 容量規格 |
| 1 | 電能質量綜合質量裝置（PQC） | 模塊 | PHPQC-A30-400V/4L-M/W | 30A |
| 2 | 模塊 | PHPQC-A50-400V/4L-M/W | 50A | |
| 3 | 模塊 | PHPQC-A75-400V/4L-M/W | 75A | |
| 4 | 模塊 | PHPQC-A100-400V/4L-M/W | 100A | |
| 5 | 模塊 | PHPQC-A150-400V/4L-M/W | 150A | |
| 6 | 整柜 | PHPQC-A50-C200-400V/4L-S | 50A+200Kvar | |
| 7 | 整柜 | PHPQC-A100-C300-400V/4L-S | 100A+300Kvar | |
| 8 | 整柜 | PHPQC-A150-C300-400V/4L-S | 150A+300Kvar | |
| 序號 | 產品系列 | 描述 | 型號 | |
| 19 | 集中控制器 | 觸摸屏 | 7寸/4.3寸 | |
| PH | 代表“磐華科技”縮寫 |
| PQC | 產品類別：電能質量綜合治理裝置（Power quality control) |
| A | 代表有源 |
| 100 | 代表有源容量電流最大100A |
| C | 代表無源 |
| 200 | 代表無源容量200Kvar |
| 400V | 額定電壓400V |
| 4L | 三相四線 |
| M/S/W | 抽屜式模塊/壁掛式模塊/整柜 |
