瀏覽器自帶分享功能也很好用哦~產品介紹
DC/DC模塊是用于光伏系統中光伏組件的寬電壓范圍向儲能電池進行輸送電量，提高光伏應用產品配置的靈活性。 產品自帶MPPT光伏最大功率跟蹤功能，支持多機并聯，能夠?qū)崟r偵測光伏板的發電電壓，使系統以最大功率輸出對蓄電池充電，提升系統發電量。

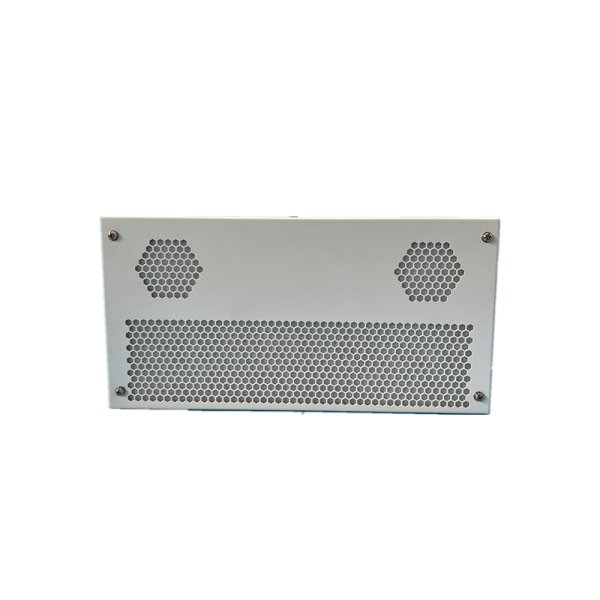

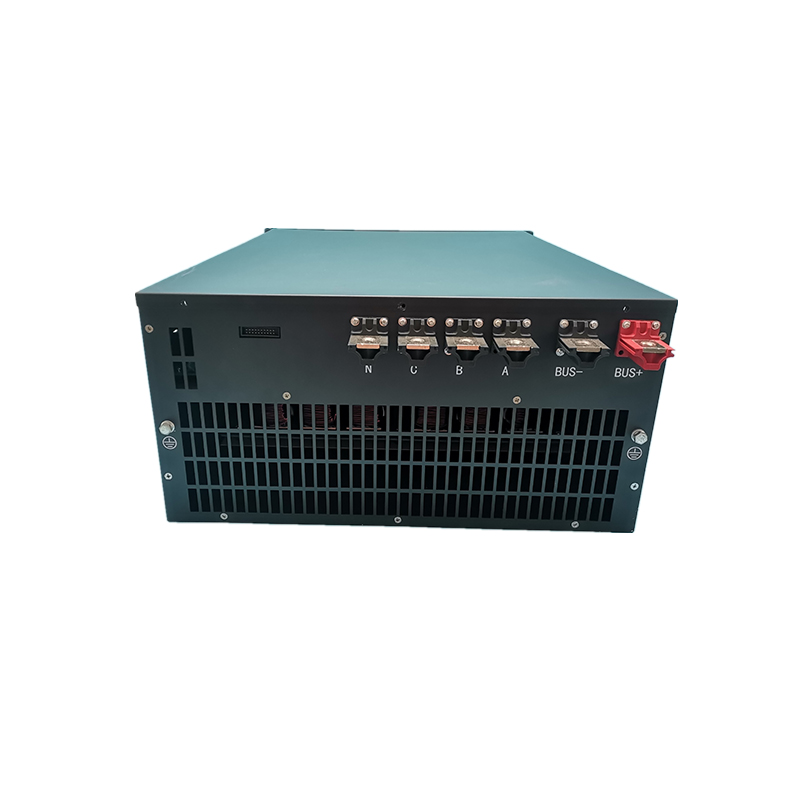

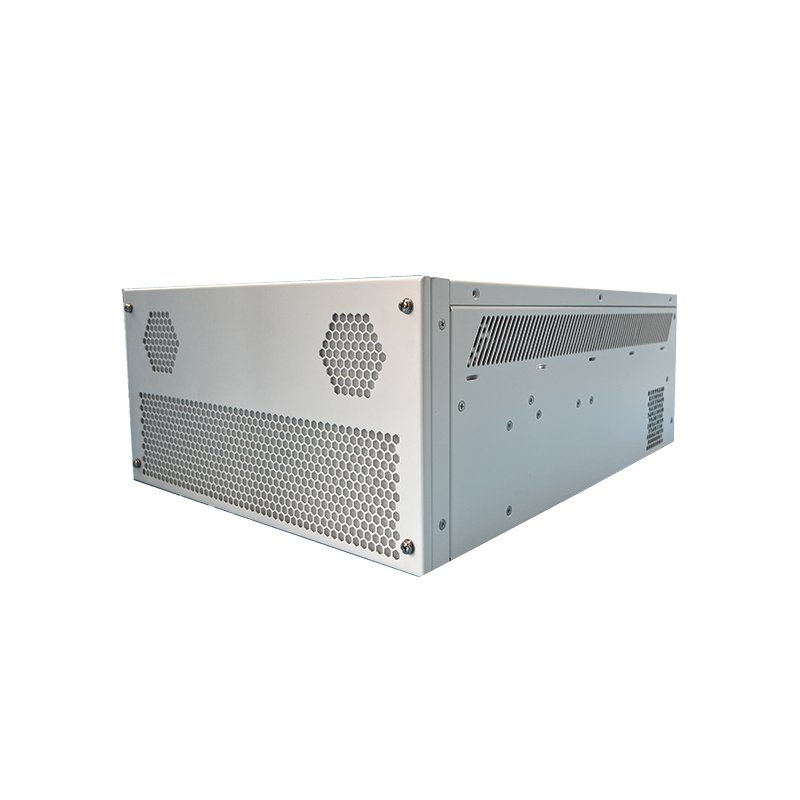

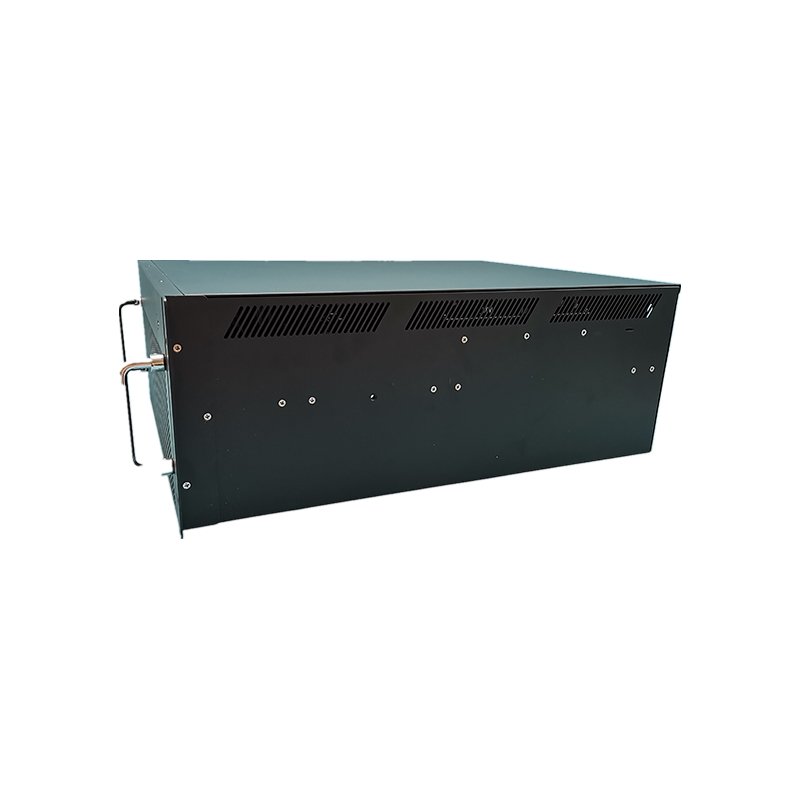

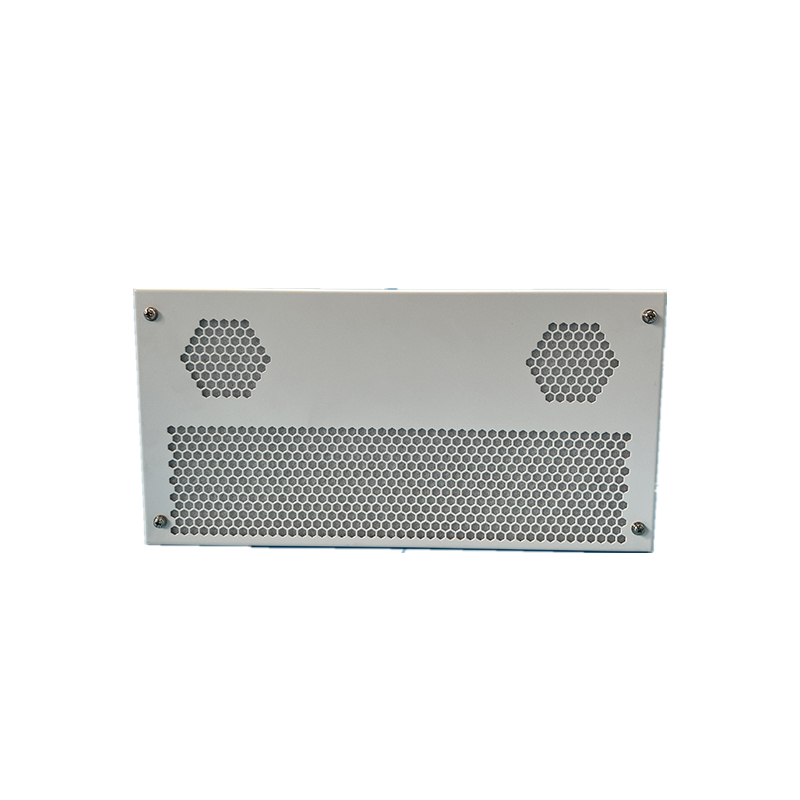

儲能變流器(PCS)可以實現電網與電池之間電能的雙向交直流轉換，實現對電池的充放電管理(BMS)，是儲能系統的核心組成部分。儲能變流器具備并離網運行模式及并離網無縫切換功能，支持多機并聯，擁有良好的擴容性。
磐華科技所推出的DC/DC模塊和儲能變流器均采用模塊化設計，可以實現各種功率范圍內的模塊并聯擴容運行，可便捷實現業主的利用電網和儲能的單獨儲能項目，也可用于光伏或者其他形式的混合使用的儲能場合，真正實現了集削峰填谷、負載均衡、諧波抑制、無功補償、后備電源、保障電源功能于一體。
產品特點
? 領先：采用領先的三電平拓撲結構，最高效率達98.7%，無諧波無無功;集成三電平拓撲碳化硅IGBT，開關頻率最高達100kHz;高功率密度設計，體積小，節省物理空間。
? 可靠：保護功能完善，適用多種電池類型，關鍵元器件進口品牌，三相100%不平衡帶載能力，抗沖擊性負載能力強，更好的適用各類場合。
? 穩定：采用獨立風道和大尺寸散熱片設計，有效穩定元器件溫升范圍，確保長時間穩定運行。
? 靈活：采取模塊化設計，模塊系列全(單模塊容量50KW/60KW/75KW/100KW/120KW)，支持多模塊并聯擴展，集中控制器控制;直流寬范圍設計。
? 智能：采用高端MCU處理器，集成本地EMS功能，使用ModBus-RTU通訊協議，適用多種控制平臺場合。
| 單元模塊 | 功能 | 技術參數 | 指標要求 | 備注 | |
| 直流單模塊（DC/DC模塊） | 額定功率 | 20KW | 30KW | ||
| 光伏接入 | 最大直流電壓 | 900 | |||
| MPPT工作電壓范圍 | 250V-900V | ||||
| MPPT路數/光伏輸入路數 | 3或6 | ||||
| 每路功率 | 6500 | 10000 | |||
| 每路最大電流 | 25 | ||||
| 電池接入 | 電池類型 | 磷酸鐵鋰、鉛酸/膠體 | |||
| 電壓范圍 | 250-650 | ||||
| 保護功能 | ±極反接保護 | 具備 | |||
| 過壓保護 | 具備 | ||||
| 欠壓保護 | 具備 | ||||
| 過流保護 | 具備 | ||||
| 短路保護 | 具備 | ||||
| 浪涌保護 | 具備 | ||||
| 最大效率 | 99% | ||||
| 冷卻方式 | 風冷 | ||||
| 交直流單模塊（PCS模塊） | 交流并網接入 | 額定功率 | 50/60/75kW | 100/120kW | |
| 電池輸入電壓范圍 | 650V～800V（直掛） | ||||
| 電池輸入額定電壓 | 750V | ||||
| 交流側額定電壓 | 380V | ||||
| 交流側額定電流 | 75～100A | 110～180A | |||
| 并網電流諧波畸變率 | 滿載<3% | ||||
| 并網電流不平衡能力 | 100% | ||||
| 效率 | ＞97.5%（最大） | ||||
| 電池充放電控制 | 電池電流控制精度 | ±5% | 恒流/恒功率充電功能 | ||
| 電池電壓控制精度 | ±1% | 恒壓充電功能 | |||
| 電流響應時間 | ＜20ms | 充放電指令響應 | |||
| 電池電壓測量范圍 | 0V～800V | ||||
| 儲能變流器保護 | 過流、過壓、過溫度等 | ||||
| 電池過充/過放保護 | 過充過放保護電壓閾值可設置 | ||||
| 電池充放電電流保護 | 充放電電流保護閾值可設置 | ||||
| 工作狀態監測 | 待機、運行、告警、保護 | ||||
| 電池信息監測 | 電池模塊電壓、電流、SOC、溫度等 | ||||
| 控制模塊 | 通信顯示要求 | 對EMS通訊 | RS485 | ||
| 對BMS通訊 | RS485 | ||||
| 對本地監控HMI通訊 | RS485 | ||||
| 適用環境 | 系統 | 防護等級 | IP20 | ||
| 允許環境溫度 | -25℃～+50℃(超過50度降額使用) | ||||
| 冷卻方式 | 風冷 | ||||
| 允許相對濕度 | 0～95%，無冷凝 | ||||
| 海拔高度 | 2000米（＞2500米需降額使用） | ||||
| 說明：根據項目需求容量，靈活配置模塊，最大優化成本與實際需求。 | |||||
| 儲能產品選型 | ||||
| 序號 | 產品系列 | 描述 | 型號 | 容量規格（KW） |
| 1 | 直流模塊（DC/DC） | 模塊 | PHPCS-DC/DC-20-M/A | 20 |
| 2 | 模塊 | PHPCS-DC/DC-30-M/A | 30 | |
| 3 | 儲能逆變器（PCS） | 模塊 | PHPCS-50-400V/4L-M/A | 30 |
| 4 | 模塊 | PHPCS-60-400V/4L-M/A | 50 | |
| 5 | 模塊 | PHPCS-75-400V/4L-M/A | 75 | |
| 6 | 模塊 | PHPCS-100-400V/4L-M/A | 100 | |
| 7 | 模塊 | PHPCS-120-400V/4L-M/A | 150 | |
| 8 | 光儲一體機（整柜） | 整柜 | PHPCS-100-400V/4L-S | 100 |
| 9 | 整柜 | PHPCS-200-400V/4L-S | 200 | |
| 10 | 整柜 | PHPCS-300-400V/4L-S | 300 | |
| 11 | 整柜 | PHAPF-400-400V/4L-S | 400 | |
| 12 | 整柜 | PHAPF-500-400V/4L-S | 500 | |

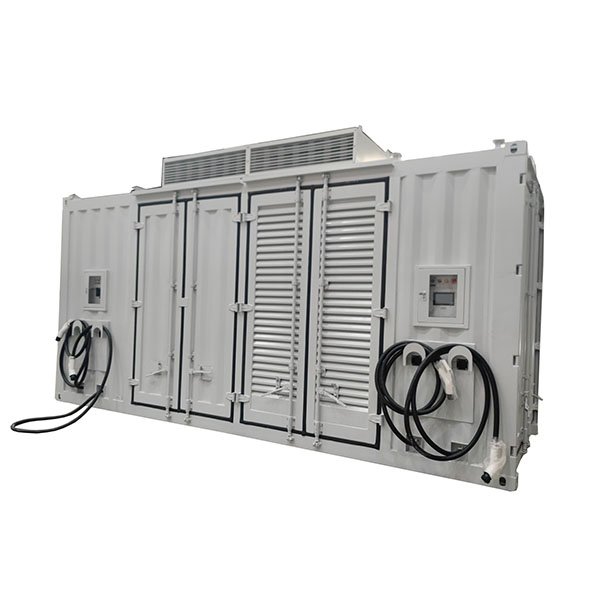

| 13 | 光儲一體機（集裝箱） | 整柜 | PHAPF-630-400V/4L-S | 630 |
| 14 | 整柜 | PHAPF-1250-400V/4L-S | 1250 | |
| 15 | 集中控制器 | 觸摸屏 | 10寸/7寸 | 選配 |
| 16 | 隔離變壓器 | 選配 | 選配 | 選配 |
| PH | 代表“磐華科技”縮寫 |
| PCS | 產品類別：儲能逆變器 |
| 50 | 代表容量 |
| 400V | 額定電壓400V |
| 4L | 三相四線 |
| M/S/W | 抽屜式模塊/壁掛式模塊/整柜 |
